鋼尺水位儀

一、鋼尺水位計特點簡介地下水位探測儀是運用我所多年來在水利工程中的科技成果,采用新型集成電路板設計開發的新型專利產品。具有的特點如下:1.采用抗極化激勵電路和耐腐蝕電極能有效的防止電極氧化生銹,保持長期使用靈敏度不變。2.快速響應電路設計,探測速度快,靈敏度高。3.適應各種環境和地區的水質。4.設計功率消耗極低,電池供電可一次使用兩年。5.電纜帶有測尺刻度可直接測度水位。 二、鋼尺水位計

  • 型號: 30m

一、鋼尺水位計特點簡介

地下水位探測儀是運用我所多年來在水利工程中的科技成果,采用新型集成電路板設計開發的新型專利產品。具有的特點如下:

1.采用抗極化激勵電路和耐腐蝕電極能有效的防止電極氧化生銹,保持長期使用靈敏度不變。

2.快速響應電路設計,探測速度快,靈敏度高。

3.適應各種環境和地區的水質。

4.設計功率消耗極低,電池供電可一次使用兩年。

5.電纜帶有測尺刻度可直接測度水位。



二、鋼尺水位計用途和基本原理

地下水位探測儀能廣泛用于水利工程、水文地理、環保和工農業等領域的水位測量,如農村灌區、水庫大壩、江河提防、電站等地下水位和水井水位的測量。

儀器由傳感器探測頭和主機及卷線輪兩部分組成。使用時將探頭測頭緩緩向下放,傳感器探測頭接觸到水體后,產生感應電勢,經過電路處理后,發出聲光電指示,然后從測尺讀出的水面與地面的高差,再換算成海拔高程。便攜式的儀器可以隨帶隨測。

三、鋼尺水位計技術性能指標

1.適應水質范圍:10μω~1000μω

2.輸出響應速度:≤1ms

3.探測深度范圍:取決于所配用的電纜線長度,一般為30m,可按用戶要求配置到300m

4.探頭探測誤差:≤±0.5mm

5.儀器適用溫度:-20℃~+60℃

6.測量信號顯示:發光管、蜂鳴器、電表指示


四、結構原理

水位變化量的測讀由兩大部分組成:

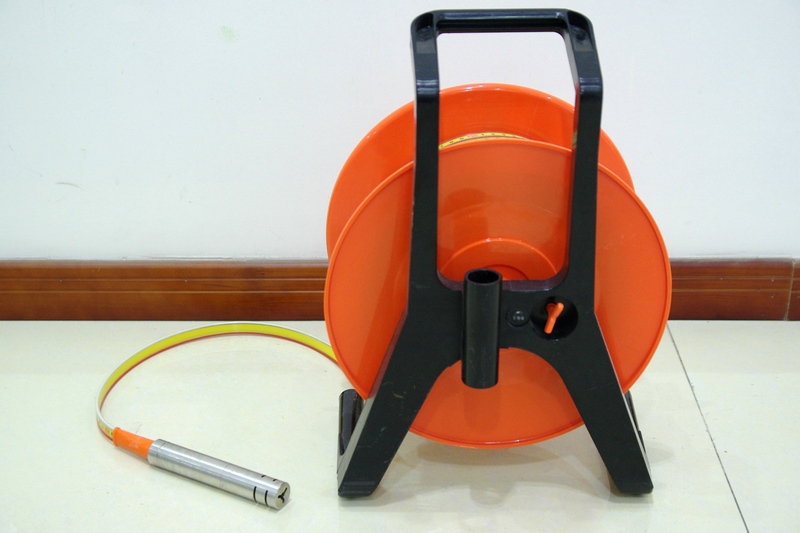

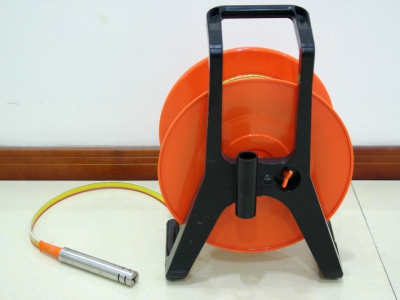

地面接收儀器一水位測量儀,由測頭、鋼尺電纜、接收系統和繞線盤等部分組成。

4.1  測頭部分:不銹鋼制成,內部安裝了水阻接觸點,當觸點接觸到水面時,便會接通接收系統,當觸點離開水面時,就會自動關閉接收系統。

4.2  鋼尺電纜部分:由鋼尺和導線采用塑膠工藝合二為了,既防止了鋼尺銹蝕,又簡化了操作過程,測讀更加方便、準備。

4.3  接收系統部分:由音響器和峰值指示組成,音響器由蜂鳴器發出連續不斷的蜂鳴聲響,峰值指示為電壓表指針指示,兩者可通過撥動開關來選用,不管用何種接收系統,測讀精度是一致的。

五、使用方法

測時時,擰松繞線盤后面的止緊螺絲,讓繞線盤自由轉動后,按下電源按鈕(電源指示燈亮),把測頭放入水位管內,手拿鋼尺電纜,讓測頭緩慢地向下移動,當測頭的觸點接觸到水面時,接收系統的音響器便會發出連續不斷的蜂鳴聲,此時讀寫出鋼尺電纜在管口處的深處的深度尺寸,即為地下水位離管口的距離。

 若是在噪聲比較大的環境中測量時,蜂鳴聲聽不見,可改用峰值指示,只要把儀器面板上的選擇開關撥至電壓擋即可,測量方法同上,此時的測時精度與音響測得的精度相同。

用戶在測讀時必須注意兩點:

a)              當測頭的觸點接觸到水面時,音響器會發出聲音,或電壓表立即會有指示,此時應緩慢地收放鋼尺電纜,以便仔細地尋找到發音或指示瞬間的確切位置后讀出該點距孔口的深度尺寸。

b)        讀數的準確性,決定于及時判定峰鳴聲或指示的起始位置,測量的精度與操作者的熟練程度有關,故應反復練習與操作。

六、維護

6.1    因電池容量有限,每當測量完畢后,應立即關閉電源開關,切勿忘記!更換電池時,只取下前面電池蓋板,便可更換新電池。

6.2    測量后必須將測頭及鋼尺電纜等擦試干凈,并把鋼尺電纜整齊地繞在繞線盤上,然后放置于箱柜內。

6.3      測頭工作時要求密封,禁止拆卸,以免損壞。

6.4      發現測頭有故障時,請及時送我廠檢修。

6.5      鋼尺電纜切忌彎折,特別是靠近測頭端部,以免損壞和斷裂。

6.6      測頭應輕拿輕放,切忌劇烈震動。
