主體結構工程檢測

拉拔試驗

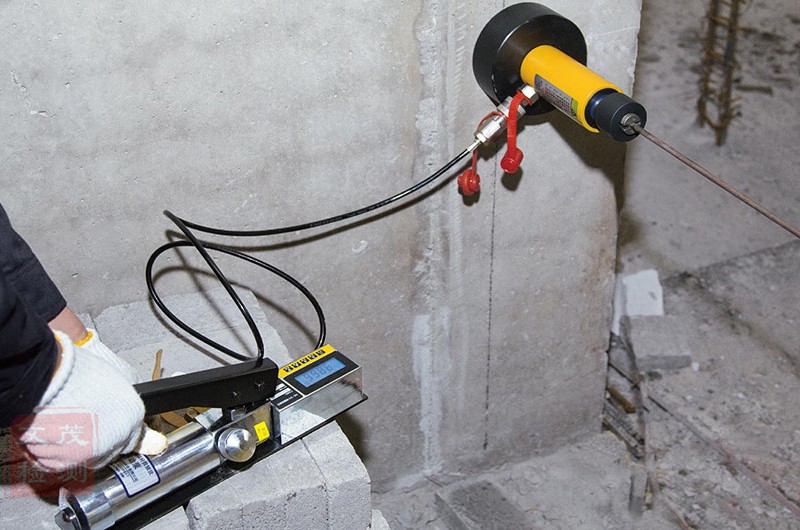

一般植筋72小時后,可采用拉力計(千斤頂)對所植鋼筋進行拉拔試驗。為減少千斤頂對錨筋附近混凝土的約束,下用槽鋼或支架架空,支點距離≥max(3d,60mm)。然后勻速加載2∽3分鐘(或采用分級加載),直至破壞。破壞模式分為鋼筋破壞(鋼筋拉斷)、膠筋截面破壞(鋼筋沿結構膠、鋼筋界面拔出)、混合破壞(上部混凝土錐體破壞,下部沿結構膠、混凝土界面拔出)3種,結構構件植筋,破壞模式宜控制為鋼筋拉斷。檢測依

  • 工作要求: 植筋72小時后
  • 技術標準: 《混凝土結構后錨固技術規程》 JGJ145 《砌體結構工程施工質量驗收規范》GB50203
  • 檢測目的: 植筋,錨栓錨固承載力檢測

一般植筋72小時后,可采用拉力計(千斤頂)對所植鋼筋進行拉拔試驗。為減少千斤頂對錨筋附近混凝土的約束,下用槽鋼或支架架空,支點距離≥max(3d,60mm)。然后勻速加載2∽3分鐘(或采用分級加載),直至破壞。破壞模式分為鋼筋破壞(鋼筋拉斷)、膠筋截面破壞(鋼筋沿結構膠、鋼筋界面拔出)、混合破壞(上部混凝土錐體破壞,下部沿結構膠、混凝土界面拔出)3種,結構構件植筋,破壞模式宜控制為鋼筋拉斷。

檢測依據標準 《混凝土結構后錨固技術規程》 JGJ145

檢測規定及要求

A 植筋抗拔承載力現場非破壞性檢驗可采用隨機抽樣辦法取樣;

B 同規格,同型號,基本相同部位的植筋組成一個檢驗批。抽取數量按每 批植筋總數的 1‰計算,且不少于 3 根;

C 非破壞性檢驗,荷載檢驗值應取 0.9Asfyk 及 0.8Nrk,c 計算之較小值。As 為 植筋直徑大?。籪yk 為植筋屈服強度;Nrk,c 為非鋼材破壞承載力標準值。
